一、一般伸縮門電機的技術參數：

1、輸入電壓：220V±15%

2、電機額定電流：7A

3、遙控方式：無線遙控學習碼,頻率出廠為433MHZ頻率 [315MZ頻率可定做]。

4、遙控距離：空曠50-100米（無障礙物）

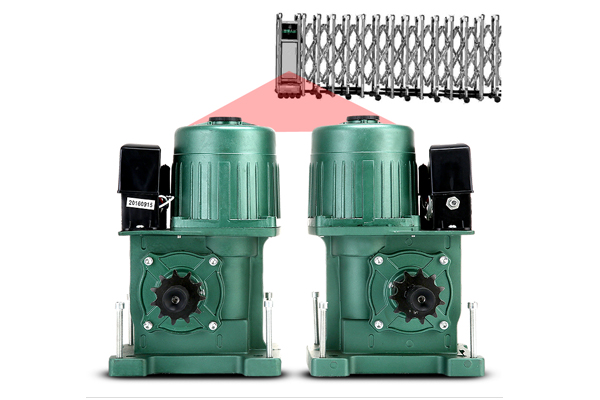

伸縮門電機

二、伸縮門電機的主要功能：

1、手動控制“開”、“停”、“關”。按鍵在控制板上。

2、遙控控制“開”、“停”、“關”。

3、紅外防撞保護：配合專用的紅外線控頭，PNP型常開，門在關的過程中遇到障礙物可自動停止，并向相反運行5秒然后停止。然后繼續往關門方向運行，紅外防撞開關類型是PNP常開型，就是正極輸出常開信號的開關。防撞關閉磁鐵埋設可參照磁鐵埋設示意圖進行。

4、限位開關是用導航器來限位，在門開的盡頭和關的盡頭埋設磁鐵作為限位的感應。可參照磁鐵埋設示意圖進行，也可用磁棒單獨限位，磁棒為常開型限位。

5、關門限位距離調節：如果出現關門限位后機頭離墻距離太遠，則可通過關限位滯后調節電位器調整關限位感應到位后的停止時間。【這種情況是限位磁鐵安裝離墻太遠】

6、糾偏大小調整說明：

本款控制器左右電機糾偏力度單獨可調，每個電機分四檔，一檔最小，四檔最大，可按門的運行狀態現場調整?？蓞⒄帐疽鈭D說明調整糾偏大小，出廠為一檔。

三、伸縮門電機控制器臺式遙控和遙控學習說明：

1、學習方法：按學習鍵(主機內部輕觸按鍵開關)指示燈亮起后2秒鐘以上松手，然后5秒鐘內按遙控器或臺控上任意鍵一下，此時學習指示燈閃幾下，表示遙控器學習成功。

2、清除所有編碼方法：按住學習鍵8秒鐘以上，就會清除所有已經學習過的遙控器，此時如需要重新配遙控器，可按照學習方法進行操作。

四、伸縮門電機接線連接：

1、應嚴格遵照接線端子上標識接“火線“、”零線“。

2、電機線一定要注意，電機線左右電機線的顏色一定要一至，就是說左右電機運轉方向一定要相同。

2、遵守安全規定，電力線與控制線一定要分開布線,避免產生干擾。

3、電機外殼一定要安全接地。

4、一定要反復確認所有接線正確才能接上電源。

五、伸縮門電機導航器安裝：

1、導航器安裝一定要確定方向，有字面對著關門的方向，而且安裝高度離地面15mm米為最佳。

六、伸縮門電機安裝場所(請專業人士安裝調試)：

1、安裝的場所及環境不適宜會縮短本產品的使用壽命。

2、遙控器使用DC12V 23A電池，切勿受潮、摔打撞擊。

3、若遙控距離太短，請檢查主機安裝位置是否被金屬物遮蔽，還有接收天線一定要拉直，電池電量是否充足，在惡劣情況下，遙控距離有所縮短，此為正?，F(xiàn)象。
